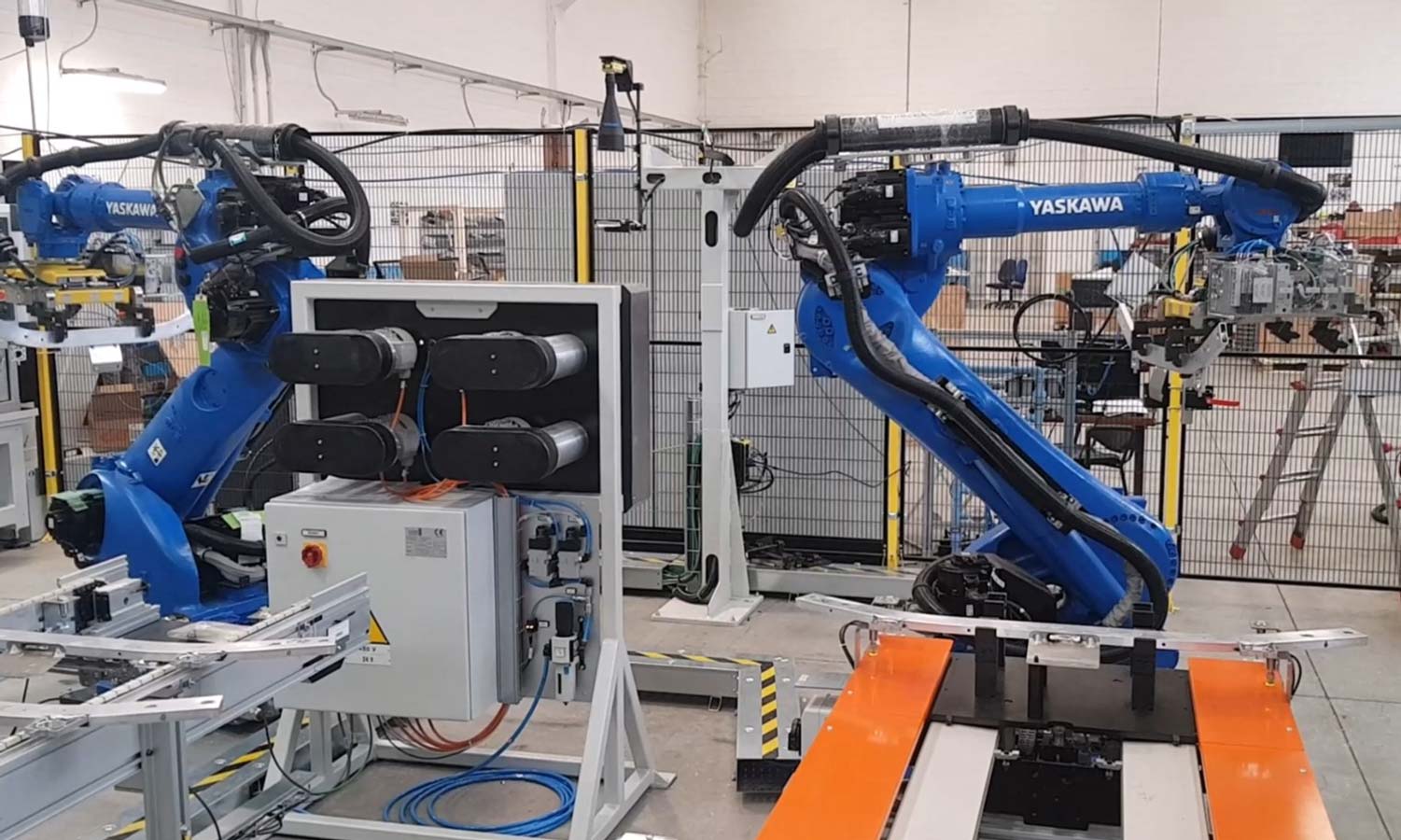

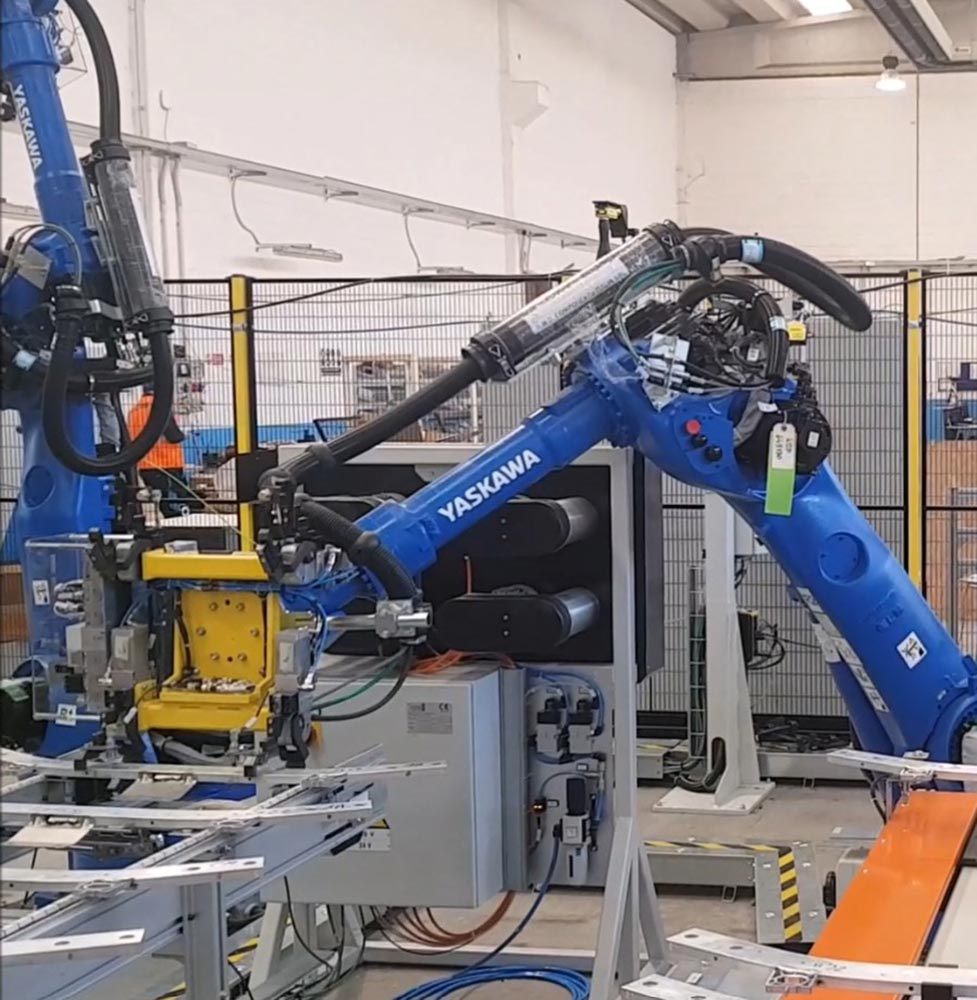

N. 3 isole robotizzate per la formazione di n.27 elementi Scania
Soluzioni utilizzate
robotica
Settore
AUTOMOTIVE
Sfida
Riuscire a mantenere tempi ciclo e trend produttivi potendo assemblare, a lotti, n.27 elementi in tre isole robotizzate per saldatura dadi e punti.
Soluzione
Con l’utilizzo della simulazione e delle opportune promiscuità in termini meccanici ed elettrici, si sono create maschere atte a saldare più elementi anche con l’ausilio di posizionatori e tavole girevoli.
Per riuscire a rendere promiscui i gripper sono stati progettati e costruiti in alluminio.
Utilizzato su una delle isole un posizionatore per la saldatura sotto squadra.
Ottimizzato la programmazione robot per velocizzare i cicli.
Ottimizzato la velocità del ciclo facendo una modifica alla saldatriti dei dadi per migliorarne il lavoro.
Dati tecnici principali
Tempo ciclo: 26 secondi per elemento
2 celle di saldatura CMT per lavorazioni simultanee
2 macchine utensili per fresatura ad alta precisione
Robot per movimentazione pezzi e controllo qualità
Stazione di misura con lettore QR Code, profilometri e fotocamere
